Modul 03: Visualisierungen & Dashboards

Übungsziel

Am Ende dieser Übung hast du:

  • Verschiedene Visualisierungstypen in Kibana Lens erstellt (Metriken, Balken, Linien, Kreis)
  • Ein Überblick-Dashboard für die Geschäftsführung gebaut
  • Das Dashboard mit Controls und Cross-Filtering interaktiv gestaltet

Zeitraum einstellen

Stelle zu Beginn sicher, dass der Zeitfilter auf Last 7 days steht. Dieser Zeitraum gilt für alle Visualisierungen, sofern nicht anders angegeben.

Verfügbare Felder im eCommerce-Datensatz

Die folgenden Felder wirst du in den Übungen verwenden:

Feld Typ Beschreibung
order_date date Bestellzeitpunkt
taxful_total_price number Bestellwert (brutto)
taxless_total_price number Bestellwert (netto)
total_quantity number Anzahl Artikel
total_unique_products number Verschiedene Produkte
products.discount_percentage number Rabatt in Prozent
products.discount_amount number Rabatt in EUR
products.price number Einzelpreis Produkt
products.quantity number Menge pro Produkt
category keyword Produktkategorie(n)
manufacturer keyword Hersteller
customer_full_name text Kundenname
customer_gender keyword Geschlecht (MALE/FEMALE)
customer_id keyword Kundennummer
day_of_week keyword Wochentag (Monday...)
day_of_week_i number Wochentag als Zahl (0-6)
currency keyword Währung (EUR)
geoip.city_name keyword Stadt
geoip.region_name keyword Region
geoip.country_iso_code keyword Ländercode (DE, US...)
geoip.continent_name keyword Kontinent
geoip.location geo_point Koordinaten

Teil 1: Grundlegende Visualisierungen erstellen

Bevor du Dashboards baust, erstellst du die wichtigsten Grundbausteine in der Visualize Library.

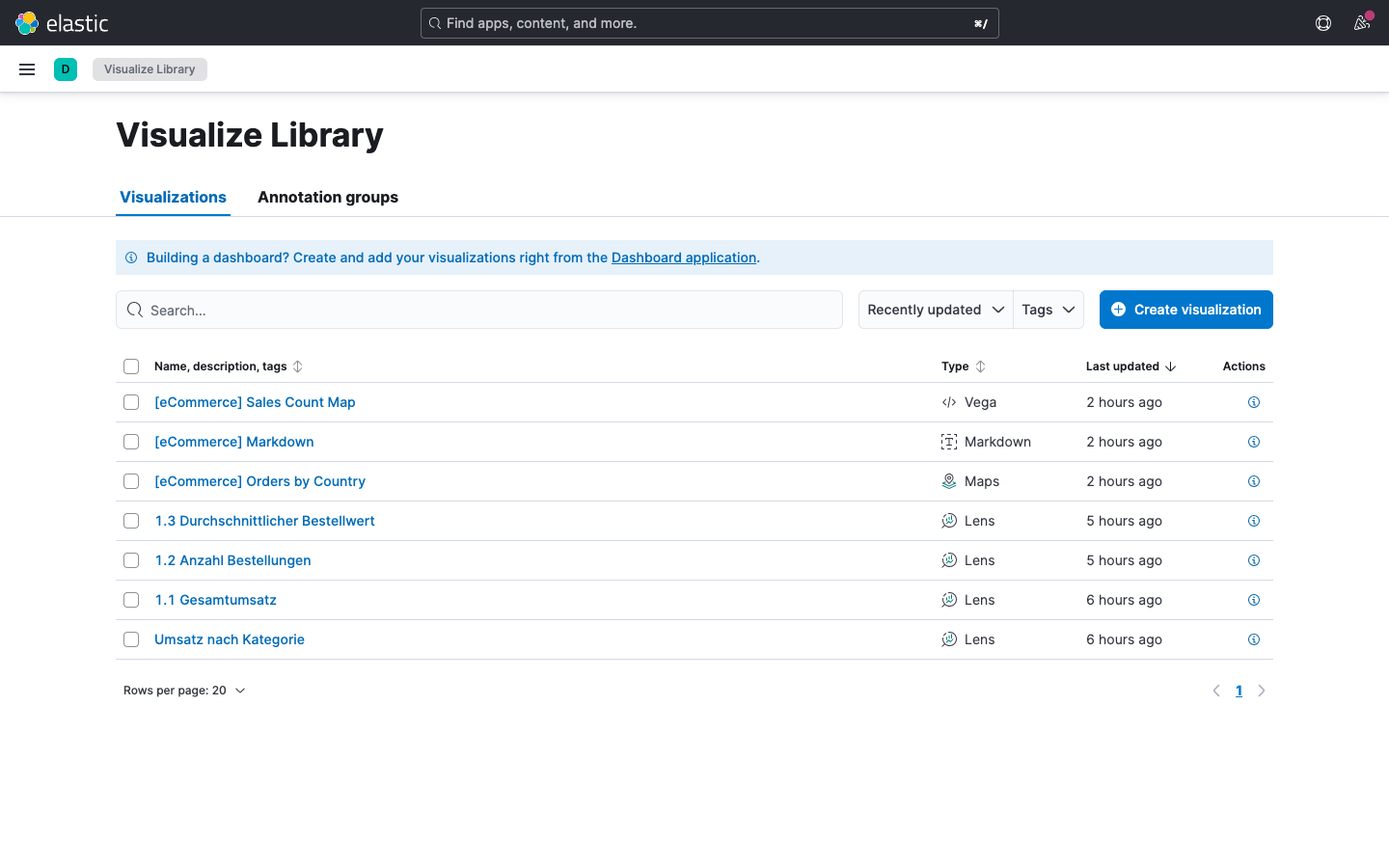

Visualize Library - Übersicht

Aufgabe 1.1: Metrik - Gesamtumsatz

  1. Navigiere zu Analytics > Visualize Library
  2. Klicke auf Create visualization und wähle Lens
  3. Stelle sicher, dass der Data View Kibana Sample Data eCommerce ausgewählt ist
  4. Wähle als Visualisierungstyp Metric
  5. Ziehe taxful_total_price in den Bereich Primary metric
  6. Ändere die Funktion von "Median" auf Sum
  7. Speichere als: Gesamtumsatz mit "Add To Dashboard -> None".

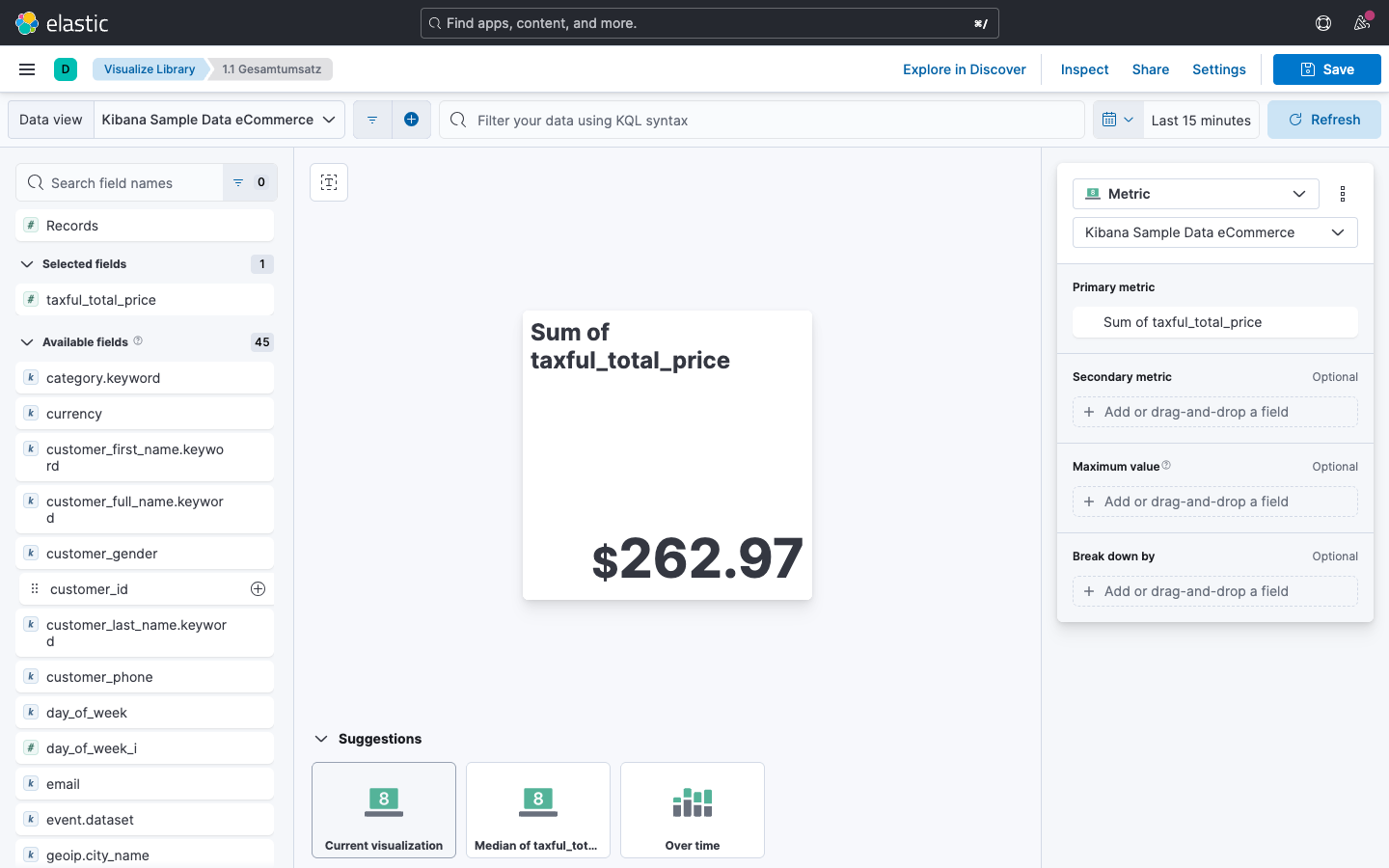

Metrik - Gesamtumsatz in Lens

Aufgabe 1.2: Metrik - Anzahl Bestellungen

  1. Neue Visualisierung, Typ Metric
  2. Ziehe ein order_id Feld in Primary metric
  3. Ändere die Funktion auf Count
  4. Speichere als: Anzahl Bestellungen, mit "Add To Dashboard -> None".

Aufgabe 1.3: Metrik - Durchschnittlicher Bestellwert

  1. Neue Visualisierung, Typ Metric
  2. Ziehe taxful_total_price in Primary metric
  3. Ändere die Funktion auf Average
  4. Speichere als: Durchschn. Bestellwert, mit "Add To Dashboard -> None".

Aufgabe 1.4: Balkendiagramm - Top Produktkategorien

  1. Neue Visualisierung, Typ Bar -> Unstacked
  2. Horizontale Achse: category.keyword mit Funktion Top values, Number of values: 5
  3. Vertikale Achse: order_id mit Funktion Count
  4. Speichere als: Top Produktkategorien, mit "Add To Dashboard -> None".

Aufgabe 1.5: Liniendiagramm - Umsatz über Zeit

  1. Neue Visualisierung, Typ Line
  2. Horizontale Achse: order_date (Date histogram, Auto)
  3. Vertikale Achse: taxful_total_price mit Funktion Sum
  4. Speichere als: Umsatz über Zeit, mit "Add To Dashboard -> None".

Aufgabe 1.6: Kreisdiagramm - Bestellungen nach Region

  1. Neue Visualisierung, Typ Pie
  2. Slice by: geoip.continent_name (Top values, Number of values: 7)
  3. Metrik: Count
  4. Speichere als: Bestellungen nach Region, mit "Add To Dashboard -> None".

Kreisdiagramm - Bestellungen nach Region

Teil 2: Überblick-Dashboard für die Geschäftsführung

Erstelle ein Dashboard, das die wichtigsten Kennzahlen auf einen Blick zeigt - geeignet für ein Geschäftsführungs-Meeting.

Schritt 2.1: Dashboard erstellen

  1. Navigiere zu Analytics > Dashboard
  2. Klicke auf Create dashboard

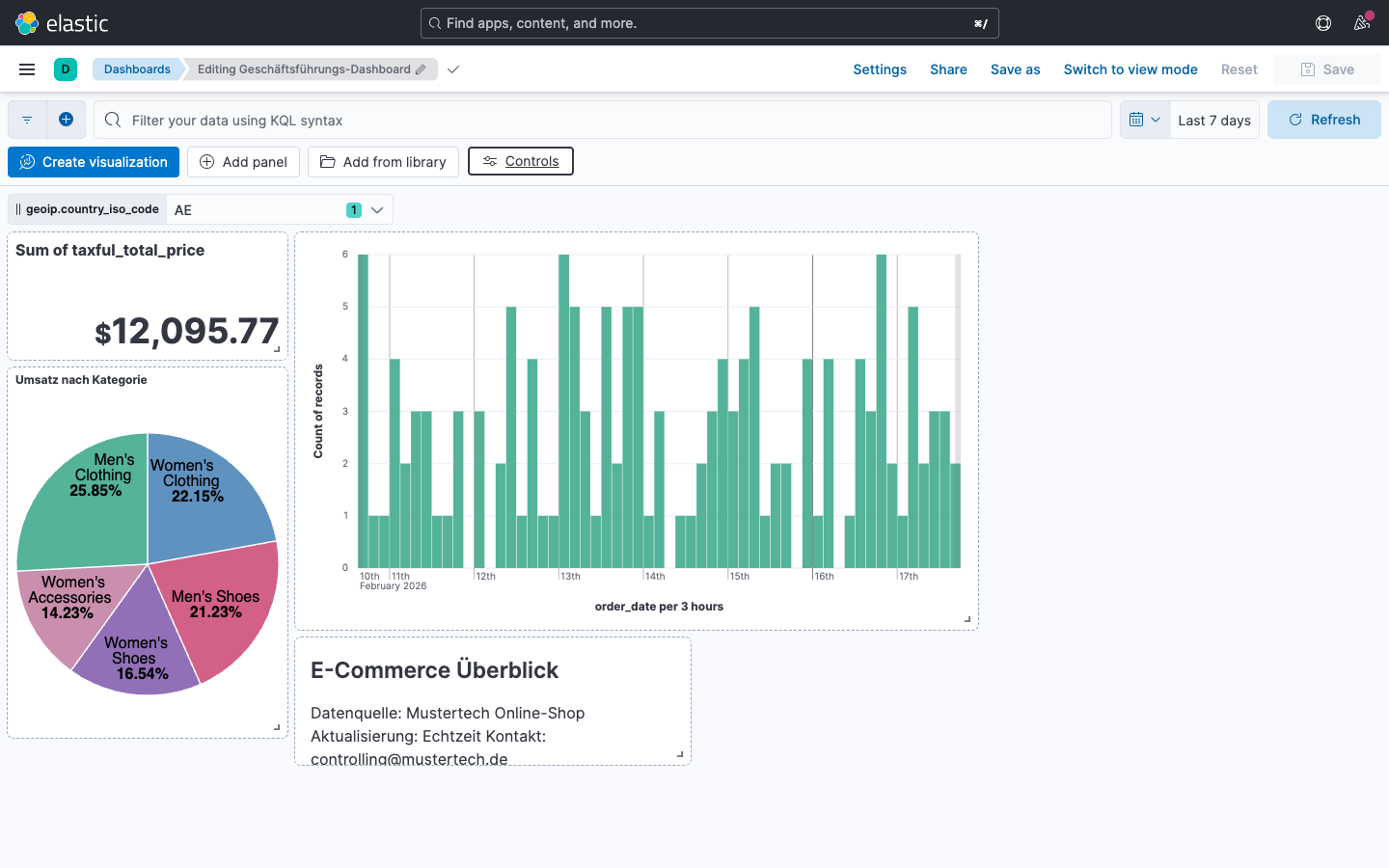

Dashboard - Edit-Modus mit Toolbar

Schritt 2.2: KPI-Zeile aufbauen

Füge über Add from library die drei Metriken hinzu:

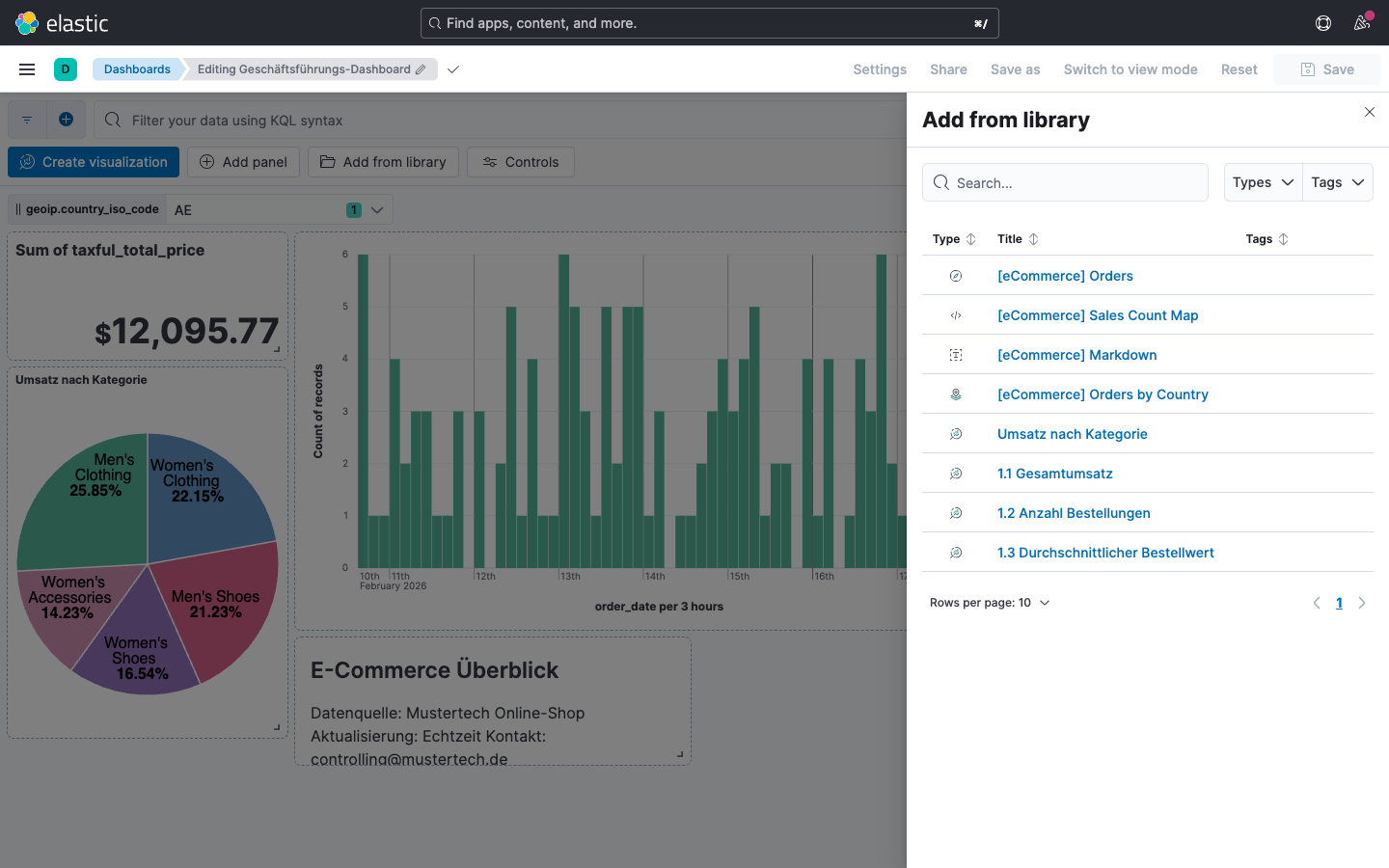

Add from library - Gespeicherte Visualisierungen

  • Gesamtumsatz
  • Anzahl Bestellungen
  • Durchschn. Bestellwert

Ordne sie in einer horizontalen Reihe oben im Dashboard an. Mache die Panels klein. Sie sollen nur die Kennzahl anzeigen.

Schritt 2.3: Diagramme hinzufügen

Füge die restlichen Visualisierungen hinzu:

  • Umsatz über Zeit
  • Top Produktkategorien
  • Bestellungen nach Region

Schritt 2.4: Layout anordnen

+---------------+---------------+----------------+
| Gesamtumsatz  | Anzahl Best.  | Durchschn. BW  |
+---------------+---------------+----------------+
| Umsatz über Zeit (Linie, volle Breite)         |
+------------------------+-----------------------+
| Top Produktkategorien  | Bestellungen nach     |
| (Balken)               | Region (Kreis)        |
+------------------------+-----------------------+

Schritt 2.5: Markdown-Panel hinzufügen

Füge ein Informationspanel als Kontext hinzu:

  1. Klicke auf Add panel
  2. Suche und wähle den Typ Markdown Text
  3. Gib folgenden Text ein:
### E-Commerce Überblick

Datenquelle: Mustertech Online-Shop Aktualisierung: Echtzeit Kontakt:
controlling@mustertech.de
  1. Platziere das Panel oben links oder als schmale Spalte am linken Rand

Schritt 2.6: Dashboard speichern

  1. Klicke auf Save
  2. Titel: Überblick - Geschäftsführung
  3. Beschreibung: "KPIs und Trends für das Management-Meeting"

Teil 3: Controls und Interaktivität

Mache das Überblick-Dashboard interaktiv, damit Kolleginnen und Kollegen selbst filtern können.

Aufgabe 3.1: Kategorie-Filter hinzufügen

  1. Klicke auf das grüne + oben in der Leiste -> Controls -> Control

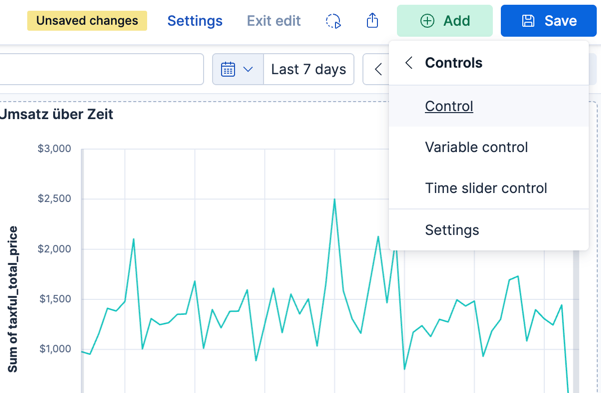

Controls - Menü

  1. Konfiguriere:
    • Feld: category.keyword
    • Typ: Options list
    • Bezeichnung: Kategorie
  2. Speichere

Test: Wähle "Women's Clothing" aus dem Dropdown. Alle Visualisierungen sollten sich filtern.

Aufgabe 3.2: Hersteller-Filter hinzufügen

  1. Füge ein weiteres Control hinzu
  2. Konfiguriere:
    • Feld: manufacturer.keyword
    • Typ: Options list
    • Bezeichnung: Hersteller

Test: Wähle gleichzeitig eine Kategorie und einen Hersteller. Beobachte, wie die Kombination die Daten eingrenzt.

Aufgabe 3.3: Preisbereich-Filter hinzufügen

  1. Füge ein weiteres Control hinzu
  2. Konfiguriere:
    • Feld: taxful_total_price
    • Typ: Range slider
    • Bezeichnung: Bestellwert

Test: Stelle den Bereich auf 100-500 ein und beobachte die Veränderungen im Dashboard.

Aufgabe 3.4: Cross-Filtering testen

  1. Setze alle Controls zurück
  2. Klicke im Balkendiagramm auf den Balken "Women's Clothing"
  3. Wähle Filter for value (Plus-Symbol)

Beobachte:

  • Alle Metriken zeigen nur Werte für diese Kategorie
  • Das Liniendiagramm zeigt den Umsatzverlauf nur für Women's Clothing
  • Das Kreisdiagramm zeigt die regionale Verteilung nur für diese Kategorie

  • In der Filterleiste erscheint ein neuer Filter

  • Entferne den Filter wieder über das X in der Filterleiste

Aufgabe 3.5: Dashboard speichern

Speichere das Dashboard mit den Controls.

Zusammenfassung

Du hast erfolgreich:

  • [x] Grundlegende Visualisierungen erstellt (Metriken, Balken, Linien, Kreis)
  • [x] Ein Überblick-Dashboard für die Geschäftsführung gebaut mit KPIs, Markdown-Panel und Controls
  • [x] Das Dashboard mit Controls (Kategorie, Hersteller, Preisbereich) und Cross-Filtering interaktiv gestaltet

Weiter geht es in Modul 03b mit fortgeschrittenen Dashboards (Controlling, Produktmanagement, Formeln, Drilldowns).

Troubleshooting

Visualisierung zeigt "No results found"

Symptom: Eine Visualisierung ist leer.

Lösung:

  1. Prüfe den Zeitfilter - ist "Last 7 days" eingestellt?
  2. Prüfe den Data View (kibana_sample_data_ecommerce)
  3. Prüfe die Filterleiste auf aktive Filter
  4. Wechsle zu Discover und prüfe, ob dort Daten vorhanden sind

Controls-Panel reagiert nicht

Symptom: Das Dropdown zeigt keine Werte.

Lösung:

  1. Stelle sicher, dass das Dashboard im Edit-Modus ist, um Controls zu bearbeiten
  2. Prüfe das konfigurierte Feld
  3. Speichere das Dashboard und lade die Seite neu
